Оси диаграмм

У двумерных диаграмм - две оси (X и Y); в трехмерных (объемных) диаграммах появляется третья ось - Z. Помимо форматирования текстовых надписей каждой оси, можно изменить тип и цвет ее линии, отобразить основные и промежуточные деления оси, изменить шкалу (приращение значений) и выбрать формат отображения меток делений, можно разместить деления снаружи или внутри оси либо сделать так, чтобы они пересекали ось. Помимо этого, можно изменить способ расположения текстовых подписей оси относительно ее делений.

Рис.79. Диалоговое окно

Формат оси

Для того чтобы изменить формат оси диаграммы, выполните ряд действий:

• Выделите ось, которую необходимо отформатировать, таким образом, чтобы были выделены числовые значения оси.

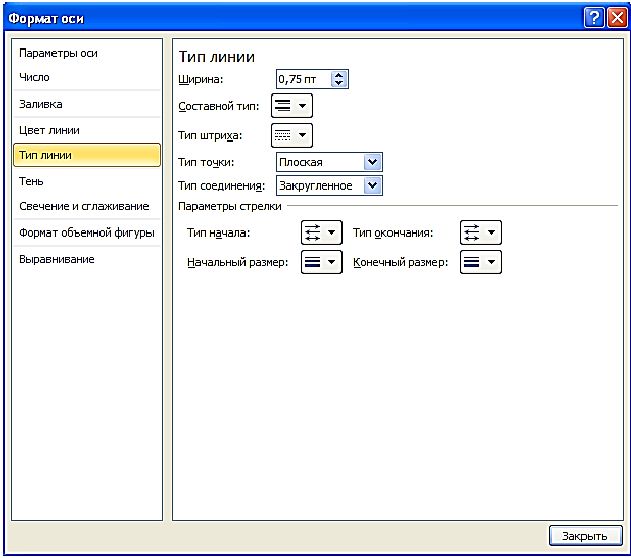

• В левой части окна Макет - Формат оси, выберите Тип линии, а в правой части задайте толщину линии, тип штриха, тип стрелки и прочие необходимые параметры линии оси (рис.79).
• Выбрав в левой части окна элемент Цвет линии, в правой части задайте цвет линии оси - сплошной или с градиентом.
• Выбрав элемент Тень, можно задать вид тени.
• Чтобы сделать оси объемными, выбрав элемент Формат объемной фигуры в левой части диалогового окна, настройте соответствующие параметры в правой его части.

Рис.80. Диалоговое окно

Формат оси

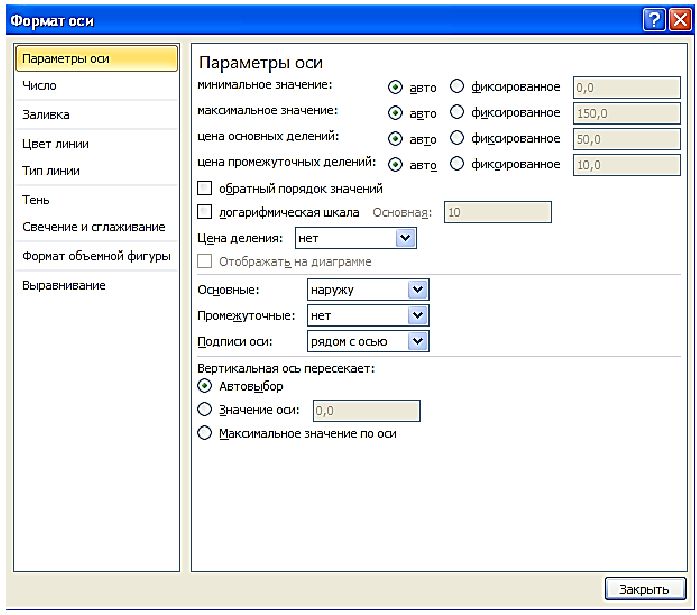

• Выбрав элемент Параметры оси, можно задать параметры размещения значений (для оси Y) или категорий (для оси X), выбрать минимальное или максимальное значения, а также цену промежуточных и основных делений (рис.80).
• Выбрав элемент Число, задайте нужный формат для числовых значений (Денежный, Процентный и т.п.), отложенных вдоль оси.
• При необходимости изменение значений любых других па­раметров окна Формат оси осуществляется аналогичным способом. В заключение выберите Закрыть.

Вернемся к нашему графику. Чтобы изменить фон области построения диаграммы необходимо, щелкнув на области построения диаграммы правой кнопкой мыши и выбрав Формат области построения, в открывшемся окне поставить переключатель в группе заливка - сплошная и выбрать цвет. Отмените заливку.

Увеличение размеров точек возможно несколькими способами:

1. В вкладке Конструктор-Стили диаграмм выберите стиль с большим размером точек.
2. Выделив точки на кривой, из контекстного меню (правая кнопка мыши) выбрать Формат ряда данных-Параметры маркера. В открывшемся окне в группе Параметры маркера установить тип маркера Встроенный и изменить размер точек, например, на 16 пт. Здесь же можно выбрать другие параметры данных, например, изменить маркер, т.е. вид точек, провести линию, выбрав ее цвет, толщину и тип, сгладить линию и др.

Аргумент нашей функции изменяется от 10 до 100, а шкала по оси X имеет минимальное значение 0, а максимальное - 120. Кроме того, шрифт подписи данных мелковат. Как изменить это?

Щелкните по оси X правой кнопкой мыши и выберите команду Формат оси.

В открывшемся окне на вкладке Параметры оси установите мини­мальное значение - 10, максимальное - 100 и цену основных делений - 10, т.к. наши данные изменяются с шагом 10 (рис.80).

Для увеличения размера шрифта осей и изменения его начертания (например, увеличить до 12 пт и сделать курсивом) необходимо выделить числовые значения оси, в контекстном меню выбрать Шрифт и сделать изменения. Либо выделить числовые значения оси и на вкладке Главная изменить шрифт.

Для установления на графике вертикального написания названия осей следует выбрать Макет-Названия осей.

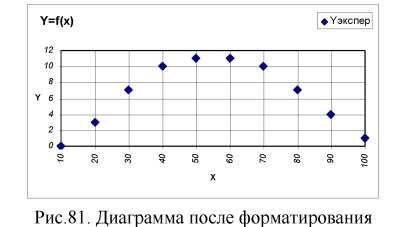

Вы уже поняли принцип форматирования диаграммы? Тогда увеличьте размер шрифта заголовка, настройте легенду, названий осей. Пример отформатированной диаграммы представлен на рисунке (рис.81).

Чтобы предсказывать значения отклика - параметра Y на выходе эксперимента от фактора - независимых переменных X на входе в систему (в нашем случае это температура), необходимо знать функциональную зависимость Y=f(X). В Excel имеется возможность автоматического подбора такой функции.

Щелкните правой кнопкой мыши по точкам и выберите в контекстном меню Добавить линию тренда или во вкладке МакетАнализ1Линия трендаДополнительные параметры линии тренда.

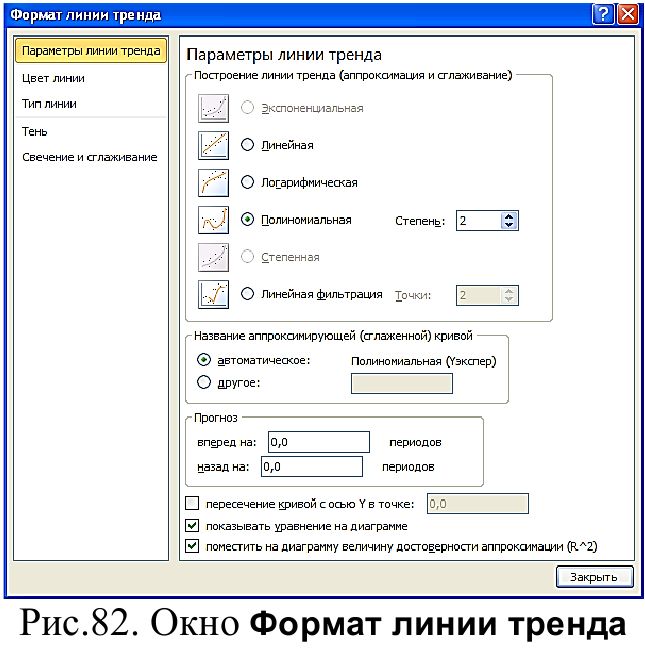

В открывшемся окне (рис.82) на закладке Параметры линии тренда выберите полиномиальная. Обычно для описания системы используется полиномиальная линия тренда второго порядка:

где аi— коэффициенты уравнения.

При необходимости можно изменить степень до 6. Тогда уравнение примет вид:

На этой вкладке установите переключатели в пункты Показать уравнение на диаграмме и Поместить на диаграмму величину достоверности аппроксимации. Это позволит вам увидеть уравнение и точность аппроксимации наших данных.

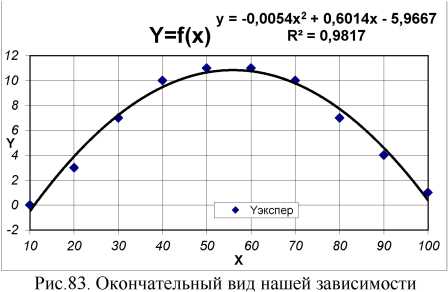

Выведенные на экран уравнение и точность можно переместить в любое место диаграммы (также как и другие надписи, например, заголовка диаграммы, названия осей, легенду), «схватив» левой кнопкой мыши за рамку. Примерный окончательный вид нашей зависимости представлен на рис. 83.

Сохраните результаты, они понадобятся нам позднее.

Задача 4.1. Инженер желает получить цифровые данные для построения графика безопасной нагрузки несущей колонны как функции отношения высоты колонны к ее диаметру. В справочнике удалось найти две эмпирические формулы, позволяющие вычислить эту безопасную нагрузку:

Рис.84. Построение графика зависимости отношения высоты колонны к ее диаметру

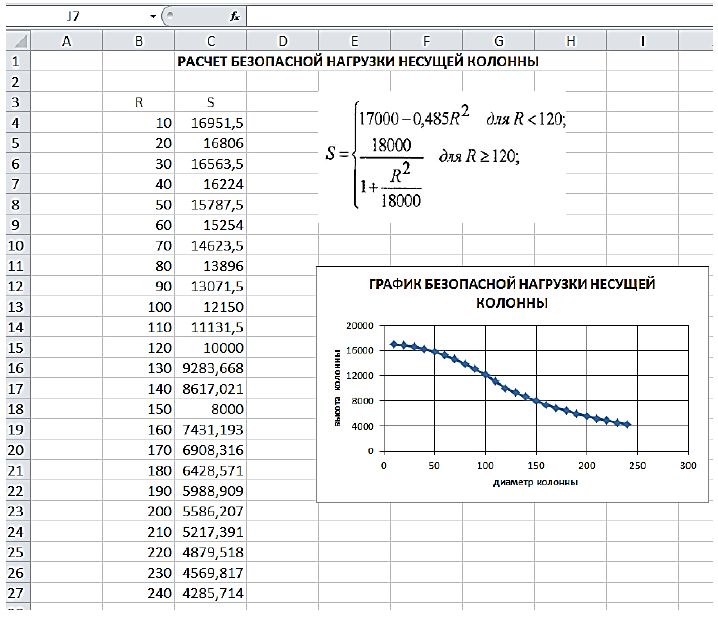

График зависимости высоты колонны от ее диаметра представлен на рис. 84 (тип диаграммы Точечная).
