4.5. Модели представления данных
Основные типы данных (рис.4.4). Данные, хранящиеся в памяти ЭВМ представляют собой совокупность нулей и единиц (битов). Биты объединяются в последовательности: байты, слова и т.д. Каждому участку оперативной памяти, который может вместить один байт или слово, присваивается порядковый номер (адрес).
Какой смысл заключен в данных, какими символами они выражены - буквенными или цифровыми, что означает то или иное число - все это определяется программой обработки. Все данные необходимые для решения практических задач подразделяются на несколько типов, причем понятие тип связывается не только с представлением данных в адресном пространстве, но и со способом их обработки.
Любые данные могут быть отнесены к одному из двух типов: основному (простому), форма представления которого определяется архитектурой ЭВМ, или сложному, конструируемому пользователем для решения конкретных задач.
Данные простого типа это – символы, числа и т.п. элементы, дальнейшее дробление которых не имеет смысла. Из элементарных данных формируются структуры (сложные типы) данных.

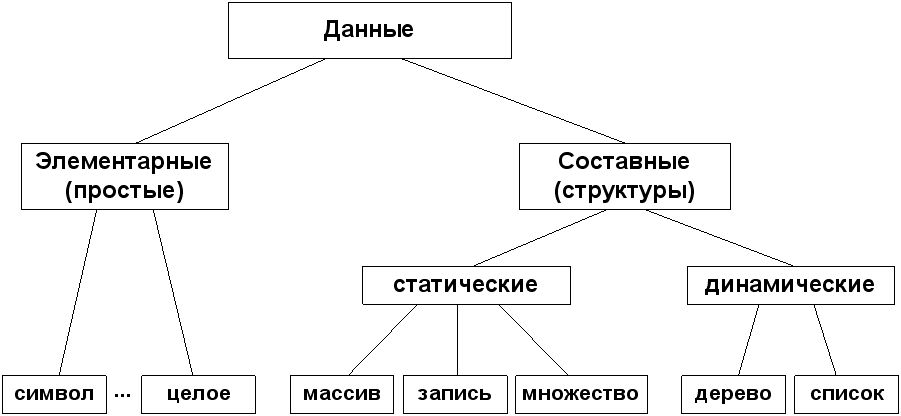

Рис. 4.4. Классификация типов данных.
Некоторые структуры:
- Массив (функция с конечной областью определения) - простая совокупность элементов данных одного типа, средство оперирования группой данных одного типа. Отдельный элемент массива задается индексом. Массив может быть одномерным, двумерным и т.д. Разновидностями одномерных массивов переменной длины являются структуры типа кольцо, стек, очередь и двухсторонняя очередь.
- Запись (декартово произведение) - совокупность элементов данных разного типа. В простейшем случае запись содержит постоянное количество элементов, которые называют полями. Совокупность записей одинаковой структуры называется файлом. (Файлом называют также набор данных во внешней памяти,например, на магнитном диске). Для того, чтобы иметь возможность извлекать из файла отдельные записи, каждой записи присваивают уникальное имя или номер, которое служит ее идентификатором и располагается в отдельном поле. Этот идентификатор называют ключом.
Такие структуры данных как массив или запись занимают в памяти ЭВМ постоянный объем, поэтому их называют статическими структурами. К статическим структурам относится также множество.
Имеется ряд структур, которые могут изменять свою длину - так называемые динамические структуры. К ним относятся дерево, список, ссылка.
Важной структурой, для размещения элементов которой требуется нелинейное адресное пространство является дерево. Существует большое количество структур данных, которые могут быть представлены как деревья. Это, например, классификационные, иерархические, рекурсивные и др. структуры.
Обобщенные структуры или модели данных. Выше мы рассмотрели несколько типов структур, являющихся совокупностями элементов данных: массив, дерево, запись. Более сложный тип данных может включать эти структуры в качестве элементов. Например, элементами записи может быть массив, стек, дерево и т.д.
Существует большое разнообразие сложных типов данных, но исследования, проведенные на большом практическом материале, показали, что среди них можно выделить несколько наиболее общих. Обобщенные структуры называют также моделями данных, т.к. они отражают представление пользователя о данных реального мира.
Любая модель данных должна содержать три компоненты:
- структура данных - описывает точку зрения пользователя на представление данных.
- набор допустимых операций, выполняемых на структуре данных. Модель данных предполагает, как минимум, наличие языка определения данных (ЯОД), описывающего структуру их хранения, и языка манипулирования данными (ЯМД), включающего операции извлечения и модификации данных.
- ограничения целостности - механизм поддержания соответствия данных предметной области на основе формально описанных правил.
В процессе исторического развития в СУБД использовалось следующие модели данных: иерархическая, сетевая, реляционная.
В последнее время все большее значение приобретает объектно-ориентированный подход к представлению данных.
